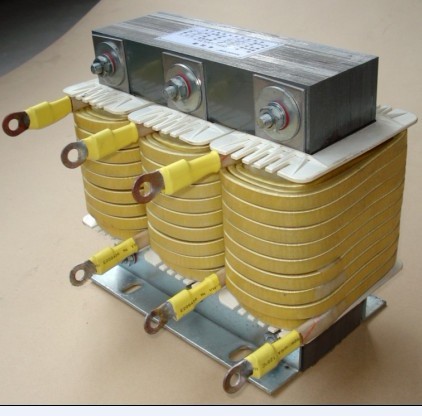

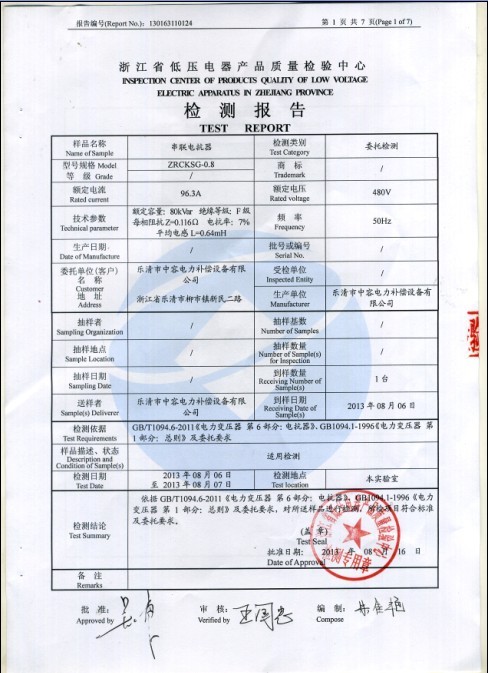

ZRCKSG電容器專用低壓串聯電抗器NRCKSG
一、電容器接入串聯電抗器NRCKSGL，電容器電壓升高系數- K=1%,如K= 6% ,1.06 10.06 1≈-d =即運行電壓升高6%，工作電流也隨之大約6%。運行經驗認為，裝有串聯電抗器的電容器容量占2/3及以上時，則不會產生諧波諧振，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
二、結構特點
1.該ZRCKSGL電抗器分為三相和單相兩種，均為鐵心干式。
2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好的散熱性能。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
6.外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。
7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。
三、使用環境條件
1.海拔高度不超過2000米。
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
四、性能參數
1.可用于400V、660V系統。
2.電抗率的種類：1%、6%、12%
3.額定絕緣水平3kV/min。
4.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
5.電抗器噪聲不大于45dB
6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。
7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。
8.三相電抗器的任意兩相電抗值之差不大于±3%。
9.耐溫等級H級（180℃）以上。
五、串聯電抗器參數及外形尺寸
|
說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。 |
|||||
|
低壓電容器用 |
匹配電容器容量 |
電抗器容量 |
電感量(mH) |
外形尺寸 |
安裝尺寸 |
|
ZRCKSG-0.3/0.4-6% |
5 kvar |
0.3 kvar |
3×7.739 |
180*135*155 |
140*85，4-φ8 |
|
ZRCKSG-0.45/0.4-6% |
7.5 kvar |
0.45 kvar |
3×5.159 |
180*135*175 |
140*85，4-φ8 |
|
ZRCKSG-0.6/0.4-6% |
10 kvar |
0.6 kvar |
3×3.866 |
205*145*160 |
155*95，4-φ8 |
|
ZRCKSG-0.72/0.4-6% |
12 kvar |
0.72 kvar |
3×3.217 |
205*150*160 |
155*95，4-φ8 |
|
ZRCKSG-0.84/0.4-6% |
14 kvar |
0.84 kvar |
3×2.771 |
250*155*165 |
200*105，4-φ8 |
|
ZRCKSG-0.9/0.4-6% |
15 kvar |
0.9 kvar |
3×2.580 |
250*155*170 |
200*105，4-φ8 |
|
ZRCKSG-0.96/0.4-6% |
16 kVa |
0.96 kvar |
3×2.548 |
250*155*170 |
200*105，4-φ8 |
|
ZRCKSG-1.2/0.4-6% |
20 kvar |
1.2 kvar |
3×1.943 |
250*160*180 |
200*105，4-φ8 |
|
ZRCKSG-1.44/0.4-6% |
24 kvar |
1.44 kvar |
3×1.624 |
260*175*180 |
210*115，4-φ8 |
|
ZRCKSG-1.5/0.4-6% |
25 kvar |
1.5 kvar |
3×1.561 |
260*180*180 |
210*115，4-φ8 |
|
ZRCKSG-1.68/0.4-6% |
28 kvar |
1.68 kvar |
3×1.369 |
260*190*175 |
210*125，4-φ8 |
|
ZRCKSG-1.8/0.4-6% |
30 kvar |
1.8 kvar |
3×1.274 |
250*180*215 |
135*105，4-φ8 |
|
ZRCKSG-1.92/0.4-6% |
32 kvar |
1.92 kvar |
3×1.210 |
250*180*215 |
135*105，4-φ8 |
|
ZRCKSG-2.16/0.4-6% |
36 kvar |
2.16 kvar |
3×1.083 |
260*205*185 |
210*135，4-φ8 |
|
ZRCKSG-2.4/0.4-6% |
40 kvar |
2.4 kvar |
3×0.955 |
260*205*195 |
210*135，4-φ8 |
|
ZRCKSG-2.7/0.4-6% |
45 kvar |
2.7 kvar |
3×0.860 |
260*210*205 |
210*135，4-φ8 |
|
ZRCKSG-3.0/0.4-6% |
50 kvar |
3.0 kvar |
3×0.764 |
265*200*260 |
225*145，4-φ10 |
|
ZRCKSG-3.6/0.4-6% |
60 kvar |
3.6 kvar |
3×0.637 |
265*200*260 |
225*145，4-φ10 |
|
ZRCKSG-4.32/0.4-6% |
72 kvar |
4.32 kvar |
3×0.541 |
280*210*275 |
230*155，4-φ10 |
|
ZRCKSG-4.8/0.4-6% |
80 kvar |
4.8 kvar |
3×0.484 |
280*210*295 |
230*155，4-φ10 |
|
ZRCKSG-5.4/0.4-6% |
90 kvar |
5.4 kvar |
3×0.414 |
280*225*295 |
230*165，4-φ10 |
|
ZRCKSG-6.0/0.4-6% |
100 kvar |
6.0 kvar |
3×0.382 |
280*225*310 |
230*165，4-φ10 |
|
ZRCKSG-7.2/0.4-6% |
120 kvar |
7.2 kvar |
3×0.318 |
290*250*305 |
240*185，4-φ12 |
|
電抗器型號 |
匹配電容器規格 |
電抗器容量 |
電感量(mH) |
外形尺寸L×W×H(mm) |
安裝尺寸 |
|
ZRCKSG-0.6/0.4-12% |
5 kvar |
0.6 kvar |
3×17.611 |
190*135*205 |
150*85，4-φ8 |
|
ZRCKSG-0.9/0.4-12% |
7.5 kvar |
0.9 kvar |
3×11.752 |
190*135*240 |
150*85，4-φ8 |
|
ZRCKSG-1.2/0.4-12% |
10 kvar |
1.2 kvar |
3×8.790 |
190*145*215 |
150*95，4-φ8 |
|
ZRCKSG-1.44/0.4-12% |
12 kvar |
1.44 kvar |
3×7.325 |
190*145*215 |
150*95，4-φ8 |
|
ZRCKSG-1.68/0.4-12% |
14 kvar |
1.68 kvar |
3×6.274 |
250*150*205 |
200*95，4-φ8 |
|
ZRCKSG-1.8/0.4-12% |
15 kvar |
1.8 kvar |
3×5.860 |
250*150*215 |
200*95，4-φ8 |
|
ZRCKSG-1.92/0.4-12% |
16 kvar |
1.92 kvar |
3×5.510 |
250*150*215 |
200*95，4-φ8 |
|
ZRCKSG-2.4/0.4-12% |
20 kvar |
2.4 kvar |
3×4.395 |
250*165*210 |
200*105，4-φ8 |
|
ZRCKSG-2.88/0.4-12% |
24 kvar |
2.88 kvar |
3×3.662 |
250*180*215 |
200*115，4-φ8 |
|
ZRCKSG-3.0/0.4-12% |
25 kvar |
3.0 kvar |
3×3.522 |
250*180*215 |
200*115，4-φ8 |
|
ZRCKSG-3.36/0.4-12% |
28 kvar |
3.36 kvar |
3×3.153 |
250*190*210 |
200*125，4-φ8 |
|
ZRCKSG-3.6/0.4-12% |
30 kvar |
3.6 kvar |
3×2.930 |
250*195*210 |
200*125，4-φ8 |
|
ZRCKSG-3.84/0.4-12% |
32 kvar |
3.84 kvar |
3×2.739 |
290*200*230 |
240*135，4-φ10 |
|
ZRCKSG-4.32/0.4-12% |
36 kvar |
4.32 kvar |
3×2.452 |
290*200*230 |
240*135，4-φ10 |
|
ZRCKSG-4.8/0.4-12% |
40 kvar |
4.8 kvar |
3×2.197 |
305*210*235 |
255*145，4-φ10 |
|
ZRCKSG-5.4/0.4-12% |
45 kvar |
5.4 kvar |
3×1.943 |
305*210*245 |
255*145，4-φ10 |
|
ZRCKSG-6.0/0.4-12% |
50 kvar |
6.0 kvar |
3×1.752 |
310*205*320 |
260*145，4-φ10 |
|
ZRCKSG-7.2/0.4-12% |
60 kvar |
7.2 kvar |
3×1.465 |
310*205*320 |
260*145，4-φ12 |
|
ZRCKSG-8.64/0.4-12% |
72 kvar |
8.64 kvar |
3×1.223 |
310*205*330 |
260*145，4-φ12 |
|
ZRCKSG-9.6/0.4-12% |
80 kvar |
9.6 kvar |
3×1.099 |
310*215*330 |
260*155，4-φ12 |
|
ZRCKSG-10.8/0.4-12% |
90 kvar |
10.8 kvar |
3×0.978 |
310*220*355 |
260*155，4-φ12 |
|
ZRCKSG-12.0/0.4-12% |
100 kvar |
12.0 kvar |
3×0.879 |
310*225*355 |
260*155，4-φ12 |
|
ZRCKSG-14.4/0.4-12% |
120 kvar |
14.4 kvar |
3×0.732 |
310*240*405 |
260*165，4-φ12 |
